电力电缆最里边的是线芯（导体），线芯外面是相绝缘和填料，再外面是三相统包绝缘，统包绝缘外为铅包，铅包外层为防护层如钢甲和聚氯乙烯护套。如YJQOZ220/1×800交联电缆的结构由里到外依次为：导体、半导电包带、导体屏蔽、绝缘、绝缘屏蔽、纵向阻水层、铅套、沥青、PVC带、PVC护套和半导电涂层。
电缆最小弯曲半径允许值
电缆最小弯曲半径与其直径有关,弯曲半径允许值以不小于电缆直径的倍数来表示：三芯油浸绝缘电缆为15倍,单芯的为25倍；油浸纸绝缘铅包电缆外经在40mm以上者为30倍,以下者为25倍；橡胶、塑料绝缘电缆为10倍
按电压等级划分，电缆有哪几个等级
按国内外习惯的划分，电缆分为低压电缆、中压电缆、高压电缆和超高压电缆，即电压为35kV及以下为低压电缆；35kV以上—69kV为中压电缆；110—220kV为高压电缆；大于220kV称为超高压电缆。
电缆屏蔽层及接地线的作用
屏蔽层分作内屏蔽和外屏蔽两部分。它们都是为了使电缆导体与绝缘层、电缆绝缘层与内护层有良好的接触，消除由于导体表面和内护层表面不光滑所引起的表面电场强度的增加，一般在导体的表面包有金属化纸带或半导体纸带。
电缆加装接地线，主要是为了保护在电缆发生绝缘击穿故障或线芯中通过较大故障电流时，金属护套的感应电压可能使得绝缘击穿，引起电弧，使金属护套烧穿。
电力电缆的基本结构电缆外护层的结构和作用是什么？
电缆外护层一般由内衬层、铠装层和外被层三部分组成。
内衬层位于铠装层和内护层之间，其作用是防止内护层受到腐蚀，并防止内护层在电缆弯曲时被铠装层破坏。
铠装层在内衬层外面，其作用是减少机械力对电缆的影响，使作用到电缆上的机械力由铠装层来承受。
外被层在铠装层外，其作用是防止铠装层受到侵蚀。
所以，电缆外护层的作用是保护内护层免受外界影响和机械损伤。
铠装电缆与普通电缆的不同之处在于结构上有没有铠装层，电力电缆都是有导体、导体绝缘、电缆外部保护层组成的。金豪泰电缆的铠装层金属材料分有钢带铠装、细钢丝铠装和粗钢丝铠装。
铠装电缆与非铠装区别
采用钢带或者钢丝缠绕，用于保护电缆不受外界机械力的破坏和损伤；还可以提防老鼠和白蚁撕咬，不至于透过铠装造成电力传输问题，铠装的弯曲半径大，铠装层可以接地，保护电缆。

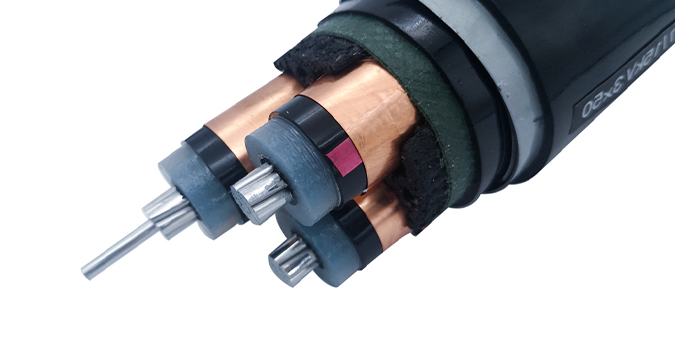

铠装电缆结构图（带有双钢带铠装结构）
铠装电缆的作用
铠装是电缆最外保护层采用钢带或者钢丝缠绕，用于保护电缆不受外部机械力的破坏;而交联电缆指的是电缆导体外面绝缘层材料是用交联聚乙烯材料。可以采用铠装交联聚乙烯电缆，即采用交联材料绝缘，铠装外层保护的电缆。
铠装电缆型号分类
钢带铠装电缆型号VV22、VVP22、ZRVV22、NH-VV2
控制电缆钢带铠装电缆型号有KVV22、KVVP2、KVVP22、ZR-KVV22
钢丝铠装电力电缆电缆型号有VV32、YJV32、ZR-VV32
钢丝铠装控制电缆电缆型号有 KVV32、KVVP32
铠装通信电缆型号： HYA53、HYAT53 、HYA23 、HYV22、HYA22（防鼠、地埋）
