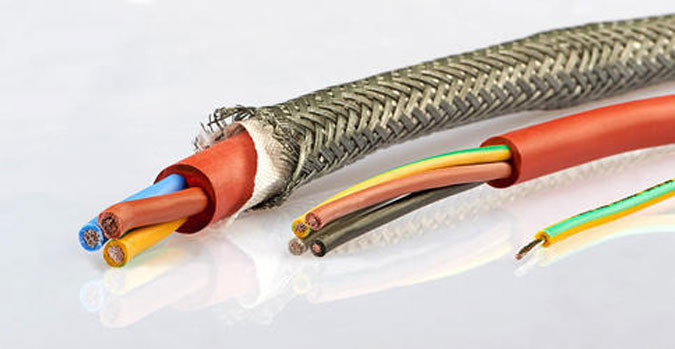

矿用屏蔽电缆产品介绍
矿用电缆规格定电压0.66/1.14KV及以矿用移动橡套软电缆（GB12972.5-91）本产品适用于额定电压0.66/1.14KV及以下移动设备用铜芯橡皮护套软电缆。
矿用屏蔽电缆特性
型号 名称 主要用途
（MY）UY-0.38/0.66 矿用移动橡套软电缆 额定电压为0.38/0.66KV各种井下移动采煤设备的电源连接；
（MYP）UYP-0.38/0.66 矿用移动屏蔽橡套软电缆 额定电压为0.38/0.66KV各种井下移动采煤设备的电源连接；
（MYP）UYP-0.66/1.14 矿用移动屏蔽橡软套电缆 额定电压为0.66/1.14KV各种井下移动采煤设备的电源连接。
矿用屏蔽电缆相关参数
芯数×导体 护套标称厚度（mm） 电缆外径 电缆参考重量（kg/km）
标称截面（mm2） 动力线芯 UC-0.38/0.66 UCP-0.38/0.66
动力线芯 地线芯 绝缘标称厚度（mm） 最小值 最大值 最小值 最大值 UC UCP
3×4 1×4 1.4 3.5 20.3 23.4 23.7 27.2 670 785
3×6 1×6 1.4 3.5 23 26.4 26.4 30.1 838 927
3×10 1×10 1.6 4 27.5 31.3 30.9 34.7 1292 1400
3×16 1×10 1.6 4 29.6 33.4 33 36.8 1465 1586
3×25 1×16 1.8 4.5 35.6 39.8 39 43.2 2159 2296
3×35 1×16 1.8 4.5 38.7 42.1 42.1 46.3 2596 2783
3×50 1×16 2 5 43.6 47.1 47.1 51.4 3385 3548
3×70 1×25 2 5 49.7 54.4 52.4 57.1 4292 4477
芯数×导体 电缆外径 电缆参考重量（kg/km）
标称截面（mm2） 动力线芯 护套标称 UC-0.38/0.66
动力线芯 地线芯 绝缘标称厚度（mm） 厚度（mm） 最小值 最大值
3×10 1×10 1.8 4.5 32.4 36.2 1476
3×16 1×10 1.8 4.5 34.6 38.4 1737
3×25 1×16 2 5 41.4 45.3 2400
3×35 1×16 2 5 44.2 48.4 2857
3×70 1×25 2.2 5.5 55.5 60.2 4608
3×95 1×25 2.4 6 61.2 65.9 4608
1、电缆绝缘主线芯之间及主线芯与地线之间的绝缘电阻，换算到+20℃时不低于100MΩ•km。
2、主线芯屏蔽层的过渡电阻换算到20℃时不高于3kΩ。
3、产品标准：MT818.5-1999。
矿用屏蔽电缆规格的选择
确定电线电缆的使用规格（导体截面）时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。
根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。
