当前位置: 首页 > 电力电缆 > 架空电缆

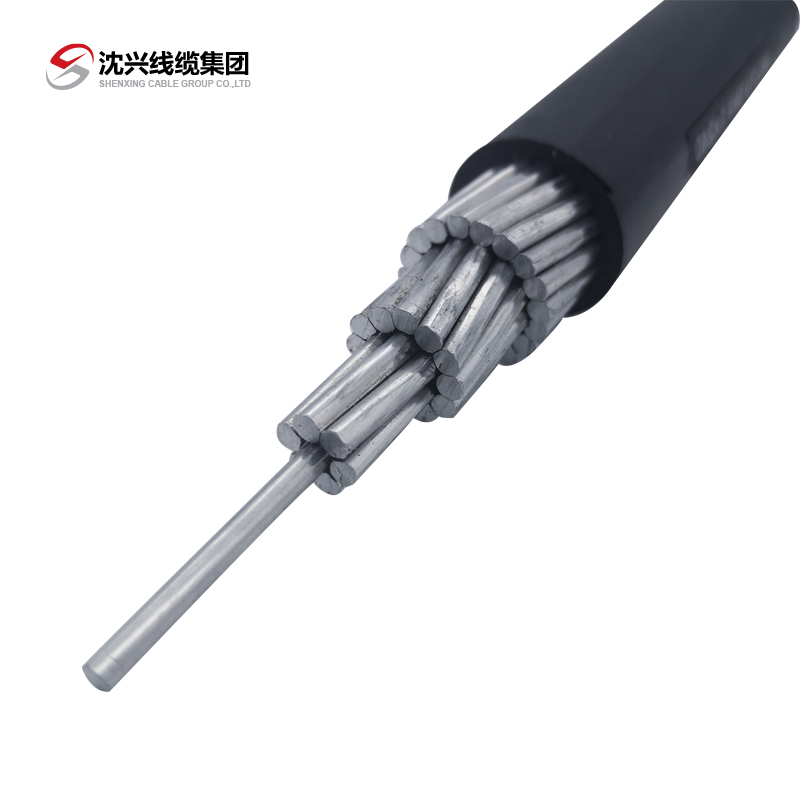

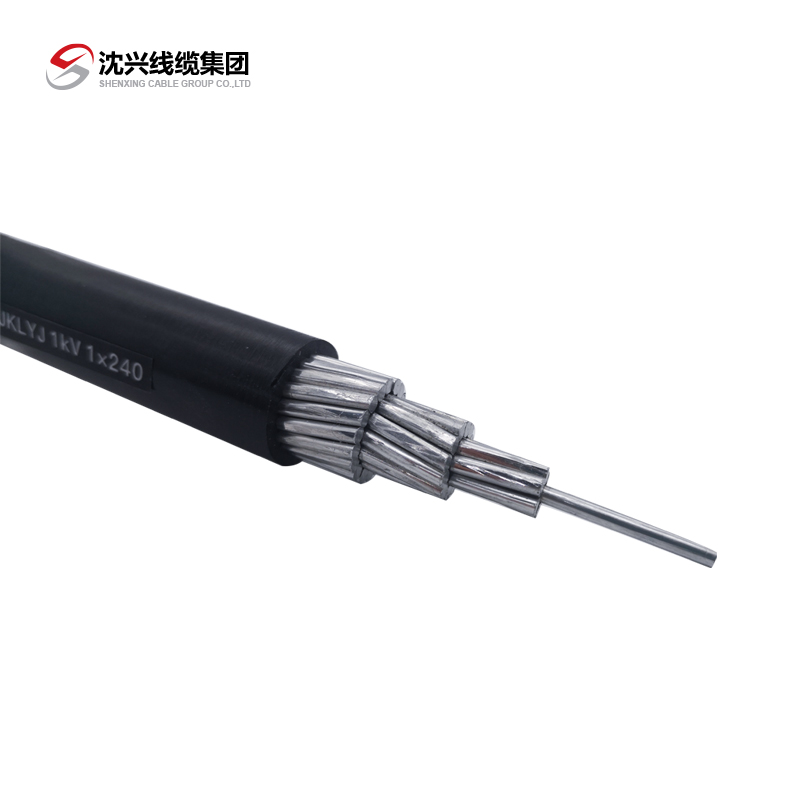

额定电压1KV及以下架空绝缘电缆

产品标准(GB/T12527-2008 ) 产品简介:电压1kV及以下架空绝缘电缆是在紧压铜、铝导体外挤制耐候型高密度聚乙烯和耐候型聚氯乙烯绝缘,电缆安全可靠,同时又具有优良的机械物理性能和电气性能。应用领域:本产品使用于交流额定电压Uo/U为0.6/1KV及以下架空电力线路用铜芯、铝芯或铝合金芯耐侯聚氯乙烯(简称PVC),聚乙烯(简称PE)和交联聚乙烯(简称XLPE)绝缘架空电缆。电压1kV及以

产品详情

产品标准(GB/T12527-2008 )


产品简介:

电压1kV及以下架空绝缘电缆是在紧压铜、铝导体外挤制耐候型高密度聚乙烯和耐候型聚氯乙烯绝缘,电缆安全可靠,同时又具有优良的机械物理性能和电气性能。

应用领域:

本产品使用于交流额定电压Uo/U为0.6/1KV及以下架空电力线路用铜芯、铝芯或铝合金芯耐侯聚氯乙烯(简称PVC),聚乙烯(简称PE)和交联聚乙烯(简称XLPE)绝缘架空电缆。电压1kV及以下架空绝缘电缆适用于架空线路用,主要用在城市街道和绿化地段、靠近建筑物的架空线路,以及对供电安全和运行管理要求不断提高的农村广大地区;尤其适合在人口稠密的城市、乡镇及绿化地带使用。

技术参数及使用要求

1.电缆导体的长期允许工作温度:

①聚氯乙烯绝缘、聚乙烯绝缘应不超过70℃。

②交联聚乙烯绝缘应不超过90℃。

2.电缆的敷设温度应不低于-20℃。

3.电缆外径小于25mm的电缆,弯曲半径不小于4倍电缆外径,电缆外径25mm及以上的电缆,弯曲半径不小于6倍电缆外径。

4.当电缆使用直流系统时,系统的额定电压应不大于电缆额定值的1.5倍,系统的工作电压应不大于系统额定电压的1.1倍。

5.电缆能承受3.5kV、1分钟电

额定电压1kV及以下架空绝缘电缆标准及适用范围:

本产品按GB12527-90标准进行生产,该标准参照采用IEC502、IEC227,适用于交流额定电压为0.6/1kV及以下架空电力线路用绝缘架空电缆。

1)额定电压Uo/U为0.6/1KV.

2)电缆导体的长期允许工作温度:聚氯乙烯、聚乙烯应不超过70℃;交联聚乙烯绝缘应不超过90℃。

3)电缆的敷设温度应不低于-20℃。

4)电缆的允许弯曲半径:电缆外径(D)小于25mm者,应不小于4D;电缆外径(D)为25mm及以上者,应不小于6D


电缆规格


架空电缆主要特点:

1、 供电可靠性高

采用架空电缆可大大降低各类的短路故障(特别是架空裸导线常见的闪络性故障),与架空裸导线相比,故障率要低4-6倍。 国产架空电缆1988年在上海作试运行,试验架空电缆沿淮海路茂密的林荫道穿行,经过上海地区台风季节及夏季高温的考验,运行良好,其供电故障率比原来的架空裸导线大大降低。架空电缆在使用中也不会产生水树,电缆经多年运行后,绝缘品质无明显下降。

2 、供电安全性好

采用架空电缆使人身触电伤亡事故大为减少 。上海电缆研究所曾设专门课题,进行《架空电缆绝缘对人身安全的研究试验》。经测试和计算表明:即使用手触及带电的电缆绝缘表面,其感应电流不到0.1mA(10kV)和0.2mA(35kV),大大低于国家电气安全规程规定的50一100mA致死的标准。可见在架空电缆通电时,当人体或其它动物不慎触及电缆绝缘表面时,只要电缆未击穿,对人畜均不会造成危害。

3、 架设和维修方便

架空电缆可在任何种类的杆塔上架设,也可沿墙架设,特殊情况下还可在树丛中穿行,直接用金具固定在树杆上。可以单回路架设,也可以在同一电杆上架设多回线路,而不要求有宽阔的“电气走廊”。在安装上可就便架设在原架空线路上,利用原有的横担和瓷瓶,也可采用全套的配套金具及附件。还可根据现场实际情况,请厂家特制或自制一些特殊的金具,因此施工极为方便。架空电缆也不必进行专门的巡视检查,而且也不会因树枝闪络及居民乱扔杂物,或吊车吊臂误碰撞等而形成短路跳闸事故,从而大大减轻了线路的维护与检修工作。

4 、经济性合理

虽然采用架空电缆比采用架空裸导线在价格上要贵一些,但比普通的地下安装电缆要便宜。因而采用架空电缆虽然一次性投资略高,但综合其它的因素,其运行费用将明显低于架空裸导线。如采用架空电缆使得线路廊缩小,甚至多回线路共用一个杆塔,减少了征地占地费用,运行中也无需砍伐修剪线下树木,节省了砍伐修剪费,最主要的是减少了线路故障及其所造成的直接或间接损失费用。因而其综合造价显然更低、更经济、更合理。

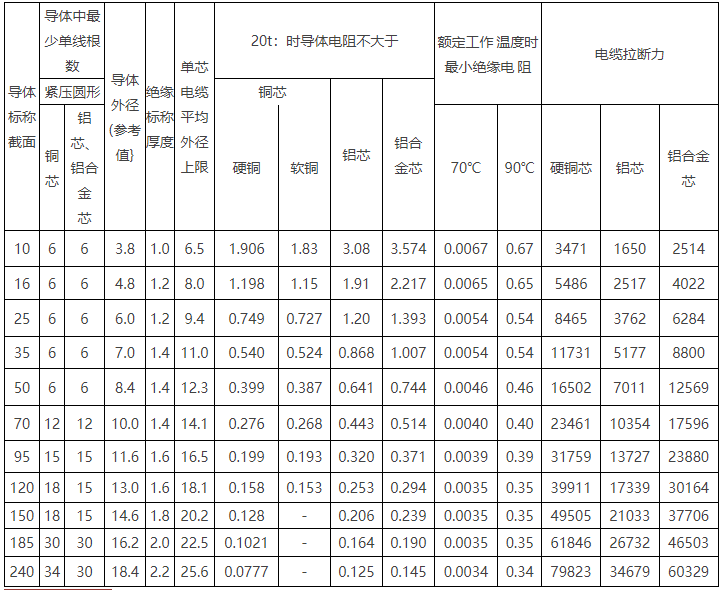

电缆规格  结构尺寸、技术参数


 产品选型一览表


交货要求

根据双方的协议以任意长度交货。

电缆应整齐卷绕在交货盘上,端头应密封良好,露出电缆盘外面的长度应满足测试要求。一只交货盘上只允许卷 绕同一型号规格的电缆。

当双方无协议时,执行GB/T12527-2008标准之规定。

 电缆的运输、储存:

1、严禁电缆盘直接由车上推下。

2、严禁将电缆盘平放搬运、存储。在运输、安装或运行中,应防止电缆损伤。

3、电缆盘只允许短距离滚运,滚运方向必须顺着电缆盘上箭头指示的方向。

电缆的施工、安装:

1、敷设前必须对电缆进行验收试验,合格后方可安装。

2、电缆的敷设温度:≥0℃,低于0℃时必须预先加温,电缆敷设不受落差影响。

3、除防水电缆外,不应长期放在水中。高寒地区电缆应敷设在冻土层以下。

4、电缆敷设时,应从盘的上端引出,严禁电缆在地上拖拉、摩擦,引起损伤。

5、非铠装电缆不能承受机械外力,应敷设在管道、隧道中或者室内,铠装电缆可直接埋地。

6、采用穿管敷设时,管道的内径应大于电缆外径的1.5倍;交流单芯电缆不得单独穿入钢管中。

总述

本产品适用于额定电压0.6/1kV及以下架空电力线路中,可作为固定敷设或引户线。该产品时在紧压铜、铝导体外挤制耐候型高密度聚乙烯和耐候型聚氯乙烯绝缘,电缆安全可靠,同时又具有优良的机械物理性能和电气性能。耐电痕、耐沿面放电、耐大气等优点。电缆敷设间隙小,节约线路走廊,线路电压减小,减少供电事故发生,确保人生安全,适用于山区、林区、矿区、城市等场合,是全天候的电缆产品。
