耐火电缆是指在火焰燃烧情况下能够保持一定时间安全运行的电缆。耐火电缆广泛应用于高层建筑、地下铁道、地下街、大型电站及重要的工矿企业等与防火安全和消防救生有关的地方，例如，消防设备及紧急向导灯等应急设施的供电线路和控制线路。
产品介绍
现代化的写字楼、宾馆、饭店、火车站等重要的公共场所装饰越来越豪华，使用的可燃物越来越多；国家各大中城市相继建造地铁线路，像这些重要的公共场所就要求一旦失火的条件下，电线能正常源源不断地输送电力、输送各种控制信号及报警信号为人的逃生、自动报警，消防设施的启动、救援及应急设备的使用提供宝贵的时间，而耐火电线就是在火灾发生时保证线路在一定时间里正常通电、传输各种控制信号、报警信号。以满足万一发生火灾时通道的照明、应急广播、防火报警装置、自动消防设施及其它应急设备的正常供电，使人员及时疏散，使救援工作得以正常进行。因此耐火电线的可靠性至关重要。
有些人认为耐火电线就是不燃烧的电线，其实耐火电线并非不燃烧，耐火电线是在火灾发生时，仍能保证线路在一定时间里正常通电，也就是在一定的火焰温度燃烧的条件下；一定时间内正常传输电能、传输各种控制信号、报警信号，使得照明、防火报警装置以及其他应急设备能在定时间内继续通电，使救援工作得以正常进行。
产品应用
我国国家标准GB12666.6（等同IEC331）将耐火试验分A、B两种级别，A级火焰温度950~1000℃，持续供火时间90min，B级火焰温度750~800℃，持续供火时间90 min，整个试验期间，试样应承受产品规定的额定电压值。耐火电线广泛应用于高层建筑、地下铁道、地下街、大型电站及重要的工矿企业等与防火安全和消防救生有关的地方，例如，消防设备及紧急向导灯等应急设施的供电线路和控制线路。
耐火电缆适用于高层建筑、油田、电站、电厂、矿山、化工、矿井、地铁等要求防火条件高的场合，也是应急电源、消防泵、电梯通讯信号系统的应备电缆，该产品具有较高的耐火能力，在经受火焰直接燃烧的情况下，在一定时间内（不小于3h）不发生短路和断路故障，确保继续供电以维持照明和传输信号，保护人员有足够的时间安全撤离，且利于灭火及减小损失。
使用特征
1、额定电压按不同产品品种可分为：a.06/ 1—8. 7 / 10KV b. 450 / 750V c. 300 / 500V d. 300 / 300V
2、导体长期允许工作温度按不同产品品种可分为：7CTC 90℃ 105℃
3、短路时（5s)导体最高允许温度为不超过1 60℃和D25CTC (对1 - a而言）。
4、电缆敷设时环境温度应不低于0℃.
5、电缆允许最小弯曲半径按不同产品品种分别为：6倍、10倍、1 2倍、1 5倍的电缆外径。
产品特性
1、耐火指在火焰燃烧情况下能保持一定时间的运行，即保持电路的完整性，该类型电线在火焰中具有一定时间的供电能力。
2、耐火电线按国家实验标准（GB12666-99）可分为二个等级：NHA、NHB；在一般产品命名中，NHA通常用GNH表示，属称高耐火电线。NHB在一般耐火产品中表示为NH。
3、耐火电线在火灾发生时能持续工作（传送电流和信号），其本身延燃与否不在考核之列。阻燃电线在火灾发生时很快中止工作，其功能在于难燃和不波及能自熄。耐火电线750～800℃的火焰燃烧中维持180分钟正常运行。
4、防火电线实际上是另一类型的耐火电线。它是以铜质为导电线芯，以无缝铜管为护套，以无机矿物质氧化镁为绝缘的材料组制而成
5、由于整体都是无机材料构成，因此，整个防火电线既不燃烧，也不延燃。而且能经受火烧。经试验表明：在火焰800～900℃中烧2小时，电线一直正常通电运行，在1000℃的火焰下燃烧30分钟仍然完好无损，继续正常运行。一般正常工作温度为250℃，能安全可靠运行。
使用特性：
1、工频额定电压U0/U:0.6/1kV。
2、电缆导体的最高允许长期工作温度：
阻燃聚氯乙烯：70℃/105℃.
交联聚乙烯：90℃
3、电缆敷设时环境温度应不低于0℃
4、电缆的弯曲半径：
电力电缆：单芯电缆≥40D，多芯电缆≥30D 控制电缆：≥12D
B系列塑料电线：≥4D（电缆直径小于25mm时），≥6D（电缆直径大于25mm时）
5、耐火电缆外径比：截面25mm2以下比普通同类型号产品规格大15%，截面25mm2以上比普通同类产品的规格大25%。
6、产品的电气性能、物理机械性能、载流量与普通产品相同
7、耐火试验标准采用IEC331或GB12666.6
电缆燃烧性
在火焰温度750—800℃燃烧条件下，电缆可正常运行不低于90分钟。
在a环境下所测得电缆的载流策不低于相应型号规格的普通电缆工作条件下的载流罱值。
电缆的其它电性能及物理一机械性能均高于相应的普通电缆。
使用条件
1、交流额定电压：U。/U（V系列：600/1000V，K系列：450/750V，B系列：450/750V）。
2、电缆最高长期工作温度
（1）阻烯聚氟乙烯绝缘及护套：70℃和105℃两种；交联聚乙烯绝缘：90℃；
（2）氟塑料绝缘和护套：220℃和260℃两种；氟塑料绝缘和105℃阻燃聚氟乙烯护套：90℃和125℃两种。
（3）低卤低烟阻燃PVC绝缘和护套：70℃；无卤低烟阻燃聚烯烃绝缘和护套：90℃和125℃两种。
3、最低环境温度：
（1）阻燃聚氯乙烯绝缘和护套：固定敷设-40℃；非固定敷设-15℃；
（2）氟塑料绝缘和护套：固定敷设-60℃；非固定敷设-20℃；
4、电缆安全敷设温度不应低于0℃。
5、耐火特性：
符合GA 306.2-2007、GB/T 19216.21-2003规定
火焰温度 火焰温度 950℃-1000℃ 火焰温度 750℃-800℃
燃烧时间 燃烧时间90min（推荐） 燃烧时间90min（推荐）
附加电压 额定电压（最小100V） 额定电压（最小100V）
耐火级别 A类（IA级~IVA级） I~IV级
6、敷设推荐的允许弯曲半径：非铠装、编织屏蔽电缆应不小于电缆外径的6倍；
钢带铠装电缆应不小于电缆外径的12倍；
氟塑料绝缘和护套材料电缆应不小于电缆外径的8
型号及规格
常见型号
电缆型号如表1中（所列均为各品种之代表）
型号含义
1.型号组成
阻燃和耐火电线电缆的型号由产品燃烧特性代号和相关电线电缆型号两部分组成，见图

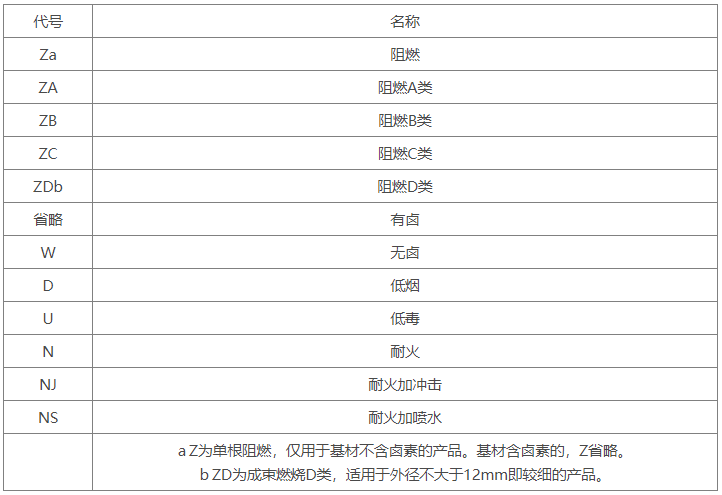

2、燃烧特性代号表
分类
在中国普通耐火电缆分为A类和B类：B类电缆能够在750℃～800℃的火焰中和额定电压下耐受燃烧至少90min而电缆不被击穿（即3A 保险丝 不熔断）。在改进耐火层制造工艺和增加耐火层等方法的基础上又研制了A类耐火电缆，它能够在950℃～1 000℃的火焰中和额定电压下耐受燃烧至少90min而电缆不被击穿（即3A保险丝不熔断）。A类耐火电缆的耐火性能优于B类。 另外，矿物绝缘电缆是耐火电缆中性能较优的一种，它是由铜芯、铜护套、氧化镁绝缘材料加工而成的，简称MI（minerl insulated cables）电缆。该电缆完全由无机物构成耐火层，而普通耐火电缆的耐火层是由无机物与一般有机物复合而成，因此MI电缆的耐火性能较普通耐火电缆更优且不会因燃烧而分解产生腐蚀性气体。MI电缆具有良好的耐火特性且可以长期工作在250℃高温之下，同时还有防爆、耐腐蚀性强、载流量大、耐辐射、机械强度高、体积小、重量轻、寿命长、无烟的特点。但价格贵、工艺复杂、施工难度大，在油灌区、重要木结构公共建筑、高温场所等耐火要求高且经济性可以接受的场合，可采用这种耐火性能好的电缆。
注：表1表2为各品种典型代表，样本中各型号规格均可制造耐火电缆。
选用
根据耐火电缆的具体特性，设计人员在设计选用时应注意以下几个问题：
(1)当耐火电缆用于电缆密集的电缆隧道、电缆夹层中，或位于油管、油库附近等易燃场所时，应首先选用A类耐火电缆。除上述情况外且电缆配置数量少时，可采用B类耐火电缆。
(2)耐火电缆大多用作应急电源的供电回路，要求火灾时正常工作。由于火灾时环境温度急剧上升，为保证线路的输送容量，降低压降，对于供电线路较长且严格限定允许电压降的回路，应将耐火电缆截面至少放大一档。
(3)耐火电缆不能当作耐高温电缆使用。
(4)为降低电缆接头在火灾事故中的故障机率，在安装中应尽量减少接头数量，以保证线路在火灾中能正常工作。如果需要做分支接线，应对接头做好防火处理
结构简图
1.导体
2.普通防火层或高防火层
3.导体屏蔽
4.绝缘层
5.绝缘屏蔽
6.填充
7.普通防火层或高防火层
8.包带或内垫层
9 .铠装层
10.外护层
六、技术特性或条件
电缆可经受耐火试验，达到GB1 2666.6B类的要求.可在火焰温度750—800℃下.施加1000V电压，燃烧90分钟，连接的3A熔丝不断。
电缆除导体及铠甲层及特殊情况下的某种材料外，其它所有的材料均为阻燃、高阻燃、防火材料。
成品电缆的导体电阻.绝缘电阻、耐压试验、载流量、敷设安装后的直流耐压试验.局部放电等参照相应的各普通电缆。
电缆的结构尺寸
1、近似外径.耐火电缆比相应的普通电缆按不同品种约增加15-3mm;
2、参考重量耐火电缆比相应的普通电缆按不同品种约増加10-7%.
3、导体结构等同于相应的普通电缆。
阻燃电线电缆与耐火电线电缆的区别
阻燃电线电缆
它的阻燃是指在电线电缆火灾事故发生时，能够阻滞、推迟火焰沿着电线电缆的扩散和延伸，尽量减少电线电缆火灾范围扩展，该类型的电缆具有着火后自熄的特性。大体可理解为该电线电缆产品在因自身着火或因外部热源而自身着火时，在火源平息后，电线电缆产品不再继续燃烧，或燃烧时间很短等。在电线电缆类别中，常用符号-ZR来标明该类型。
同时，阻燃电线电缆分为无卤阻燃电线电缆和含卤阻燃电线电缆。无卤相对于含卤阻燃电线电缆，具有低毒、低烟的优点。其产品型号表示为-WDZR。
耐火电线电缆
耐火电线电缆是指在电线电缆火灾事故中，该电线电缆产品能够在外部火焰依然燃烧的情况下，能够坚持一定时间的正常运作，保持电线电缆线路完整性并保持线路设备的正常运转的山东电线电缆厂家产品。
耐火电线电缆按国家标准可分为二个等级：A级和B级。通常表示为NHA类 以及NHB类。 判断一个电线电缆产品是否属于耐火电线电缆，与电线电缆产品自身是否具有自熄性无关。阻燃电线电缆的最大功能在于电线电缆产品自身的难燃性。耐火电线电缆通常能够在750～800℃的火焰温度下至少保持180分钟的正常运转。
耐火电缆中还有一种特殊的特种电缆，称为防火电线电缆。它是以无缝铜管作为护套，以氧化镁做为绝缘材料制造而成。因其材料的特殊性，防火电线电缆既不燃烧，也不延燃。经实验表明：在800～900℃中2小时，防火电线电缆依然正常运作，在1000℃下30分钟内依然持续正常运转
应用前景
由于设计和规范的制订和修订工作没能跟上，导致耐火阻燃电缆的使用和推广一直进展不快，近几年随着人们物质文化生活水平的不断改善，国家对防火工作的逐渐重视，人们的 安全意识的逐步提高。为了提高电器线路的安全等级，减少电气火灾事故的发生及损失国家建设部、公安部以及一些地方政府相继颁布了一些电气设计规范，并明确规定在一些重要的电器线路或场所宜采用耐火电缆，我国及世界其他国家对阻燃、耐火电线电缆产品的需求量正在逐年呈上升趋势，尤其对耐火电缆的需求增加更是，总之为了确保公共场所等重要场合的消防安全问题应大力推广选用耐火阻燃、低烟无毒对环境无污染的耐火电缆。
阻燃电线电缆和耐火电线电缆的区别
1、阻燃电缆的结构特点 阻燃电缆的结构和普通电缆基本相同，不同之处在于它的绝缘层、护套、外护层以及辅助材料(包带及填充)全部或部分采用阻燃材料。
2、阻燃电缆的分类 根据电缆阻燃材料的不同，阻燃电缆分为含卤阻燃电缆及无卤低烟阻燃电缆两大类。
其中含卤阻燃电缆的绝缘层、护套、外护层以及辅助材料(包带及填充)全部或部分采用含卤的聚乙烯(PVC)阻燃材料，因而具有良好的阻燃特性。但是在电缆燃烧时会释放大量的浓烟和卤酸气体，卤酸气体对周围的电气设备有腐蚀性危害，救援人员需要带上防毒面具才能接近现场进行灭火。
电缆燃烧时给周围电气设备以及救援人员造成危害，不利于灭火救援工作，从而导致严重的“二次危害”。 而无卤低烟阻燃电缆的绝缘层、护套、外护层以及辅助材料(包带及填充)全部或部分采用的是不含卤的交联聚乙烯(XLPE)阻燃材料，不仅具有更好的阻燃特性，而且在电缆燃烧时没有卤酸气体放出，电缆的发烟量也小，电缆燃烧产生的腐蚀性气体也缆阻燃性和降低卤酸气体发生量之间采取折衷的方式开发出了低卤低烟阻燃电缆。
它的含卤量约为含卤阻燃电缆的1／3左右。发烟量也接近于公认的“低烟”水平。 根据《电线电缆燃烧试验方法》的规定，采用成束燃烧试验方法考核的阻燃电缆分为A、B、C3类，其中A类电缆试验条件最苛刻，性能较B、C类更优，价格也最贵。 为实现电缆的阻燃或提高电缆的阻燃级别，人们研制开发出挤包所谓“隔氧层”或“隔火层”作为填充或绕包隔火阻燃包带(隔火层)等新型结构的阻燃电缆，并把这种电缆叫做“隔氧(火)层”电缆。
其主要原理是在材料中添加了金属水合物成份，也可分别实现低卤低烟、无卤低烟和电缆的阻燃化。但是，所谓“隔氧层”和“隔火层”只是实现电缆阻燃的一种手段，归根到底它还是一种阻燃电缆，其所能达到的最高阻燃级别也是A类。因此，不能把阻燃电缆叫做“隔氧层”电缆，而只能说“隔氧层”电缆是一种阻燃电缆。
耐火电缆是指在火焰燃烧情况下能够保持一定时间安全运行的电缆。耐火电缆广泛应用于高层建筑、地下铁道、地下街、大型电站及重要的工矿企业等与防火安全和消防救生有关的地方，例如，消防设备及紧急向导灯等应急设施的供电线路和控制线路。 阻燃电缆，是指在规定试验条件下，试样被燃烧，在撤去试验火源后，火焰的蔓延仅在限定范围内，残焰或残灼在限定时间内能自行熄灭的电缆。
阻燃和耐火电缆的区别是在聚氯乙烯绝缘和铜导体之间加了一层云母带，以使外界着火时火焰和导体分开，在一定时间内能够正常供电，但其绝缘材料和普通BV线一样；而ZR表示阻燃，是在聚氯乙烯绝缘中添加了阻燃料，使外绝缘不延燃，在火源消除后自动熄灭。原理不一样，不过还是NH的等级要高。信号线用阻燃线，报警线，控制线用耐火线,广播线电话线用阻燃屏蔽线，穿阻燃塑料管即可。
阻燃耐火电线电缆的要求
1、额定电压：300/500v；
2、工作温度：－40℃--+90℃（温度低于0℃时不能动弯曲）；
3、最小弯曲半径：6倍于电缆外径。
4、电路完整性耐火试验：通过BS6387第C、W、Z类；代号C表示：在950℃下施加300伏电压水平燃烧3小时不击穿。代号W表示：在650℃下施加300伏电压燃烧15分钟然后再淋水燃烧15分钟不击穿。代号Z表示：在950℃下施加300伏电压一边燃烧一边每30秒机械冲击震动一次15分钟不击穿。
电路完整性耐火试验：通过BS6387第C、W、Z类；代号C表示：在950℃下施加300伏电压水平燃烧3小时不击穿。代号W表示：在650℃下施加300伏电压燃烧15分钟然后再淋水燃烧15分钟不击穿。代号Z表示：在950℃下施加300伏电压一边燃烧一边每30秒机械冲击震动一次15分钟不击穿。
电线电缆发热的原因
1、在进行电缆选择的时候，不是很准确，这样的话，就会导致电缆的截面变小。进而在运行的过程中，就会出现超负荷的情况。如果时间长了的话，电缆就会出现发热的情况。
2、电缆中的导体电阻不符合所规定的标准，这样，在使用电缆的时候，也会让其出现发热的情况。
3、电缆的安装，如果安装的比较紧密的话，其散热就会出现问题，进而影响了电缆的正常工作，那样电缆在运行的时候就会出现发热的情况
耐火电线电缆燃烧试验的目的
耐火电线电缆燃烧试验是用以测定电线电缆耐火特性的试验。耐火电线电缆与阻燃电线电缆不同，除要求具有一定的阻燃性外，还要求在火焰中具有一定时间正常运行的特性。试样水平固定，用火焰不低于75O℃以上的管形喷灯供火9Omin，在此期间施加在试样上的额定电压应不导致试样击穿（以3A熔丝是否熔断为标志）。该法尚有进一步严酷化的动向，如把供火温度提高到95O—1OOO℃，并对试样进行机械冲击或喷水雾等
