YJLHV/YJLHY (TC90)铝合金芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆
一、产品标准GB/T31840-2015
二、产品简介
铝合金电力电缆是以8000系列铝合金材料为导体，采用特殊辊压成型，型线绞合生产工艺和退火处理等先进技术发明创造的新型材料电力电缆。合金电力电缆弥补了以往纯铝电缆的不足，虽然没有提高了电缆的导电性能，但弯曲性能、抗蠕变性能和耐腐蚀性能等却大大提高，能够保证电缆在长时间过载和过热时保持连续性能稳定，采用AA-8030 系列铝合金导体，可以大大提高铝合金电缆的导电率、耐高温性，同时解决了纯铝导体蠕变等问题。铝合金的导电率是最常用基准材料铜IACS的61.8%，载流量是铜的79%，优于纯铝标准。但在同样体积下，铝合金的实际重量大约是铜的三分之一。因此，相同载流量时铝合金电缆的重量大约是铜缆的一半。采用铝合金电缆取代铜缆，可以减轻电缆重量，降低安装成本，减少设备和电缆的磨损，使安装工作更轻松。
三、产品特性分析：
交联聚乙烯是利用硅烷交联或过氧化物交联方法，使聚乙烯转变成热固性的交联聚乙烯，从而大幅度地提高了电缆的耐热性能、耐老化性能和使用寿命，并且环保。我公司自主研发的铝合金导体抗蠕变、高柔韧、连接稳定、强延展，低反弹，与纯铝导体相比，不仅经济性能优良而且具有优异的机械性能、安全性能、连接性能等多项特性。电缆护套采用环保型的PVC，可在潮湿场所安装，亦可直埋或敷设在水泥中使用；根据使用场合要求的不同，亦可根据用户需要生产低烟无卤、耐火阻燃电缆，能达到阻燃 IA级、耐火丨级，符合GA306.1及GA306.2标准。
四、产品使用要求：
稀土高铁铝合金电力电缆YJLHS型，电缆的铠装层强度高，比钢带铠装更轻，更易剥离，安装便利，可免桥架安装，减少对管道的要求，超强柔韧性，可有效避免导线损伤。适用于600V-35kV电压等级；适用于90T下干燥或潮湿场所；可室内、室外安装，可垂直安装，也可托 架或沿墙敷设，也可地下直埋安装；弯曲半径最小为7倍外径，也可360°弯曲；适用于民用、商业、工业、学校、大型场馆等场所。
五、特点
安全可靠：铝合金电缆在国外已经过美国UL严格认证并在美国、加拿大、墨西哥等国成熟使用了40年，从未出现过任何问题，我公司电缆是在引进美国先进技术基础上，自主研发并具有六项发明专利（ZL202111226757.9;ZL202111187677.7;ZL202111250454.0;ZL202111362359.X;ZL202111504305.2;ZL201610364550.0），已经国内多家权威机构检验检测，具有可靠的安全性。
导电性好：铝合金电缆是通过加入我国特有的稀土及铜、铁、硅等元素，通过特殊工艺处理后的新型铝合金电缆，其导电率是铜的62%。经过特殊工艺处理，将铝合金导体截面增大1.28-1.5倍，使电缆的载流量与电压降等电气性能与铜缆相当，达到“以铝合金新材料代铜”的目的。
防腐性好：导体与空气接触时立即形成致密的氧化层，这种氧化层特别耐受各种形式的腐蚀，因而具有承受最恶劣环境的特性；加之铝合金导体内部物质结构的优化，及（辐照）硅烷交联聚乙稀绝缘材料的应用，使铝合金电缆的使用寿命比铜缆延长10年以上。
机械性能好：铝合金电缆的反弹性能比铜缆小40%，柔韧性高25%；有很好的弯曲性能，敷设半径远小于铜缆要求，更容易进行敷设和端子连接；特殊的配方与热处理工艺大大减少了导体在受热和压力下的蠕变性，使合金电缆的电气连接与铜缆一样稳定。
经济性好：在实现同样的电气性能的前提下，铝合金电缆直接采购成本比铜缆低40%；由于铝合金电缆的重量仅为铜缆的一半，且具有良好的机械性能，因而使用铝合金电缆可以降低运输和安装成本，一般建筑节约安装施工费用30%以上，大跨度建筑可节约40%以上。使用铝合金电缆对建设节约型社会将产生不可估量的影响。
敷设空间小：铝合金电缆经过型线绞合工艺或紧压绞合及特殊的退火处理工艺，将铝合金导体中的空隙“挤压”干净减少导体外径，可以降低电缆的外径，也减少电缆敷设空间。
抗蠕变性高：铝合金电缆采用特殊的合金配方与热处理工艺大大减少了金属在受热和压力下的“蠕变”倾向，使合金导体的电气连接与铜导体的连接一样稳定。
安装时两端采用铜铝过渡端子连接，使连接稳定性好：铝合金电缆的热膨胀系数比铜略高，在改变相同温度的条件下，它比铜膨胀或收缩量大。但是通过采用铜铝过渡端子的连接，彻底解决了两种金属连接处的热膨胀问题和铜铝电化学腐蚀问题。
六、应用情况分析
在美国、加拿大等发达国家，铝合金电缆的市场占有率达80%，有40多年的应用历史，一直以来安全可靠。以铝合金代铜能节约大量成本，现已被广大设计部门认可，市场前景广阔。铝合金电力电缆型号主要有：YJLHV、YJLHV22、YJLHY、YJLHS、YJLHVS2、YJLHVS3、YJHLV8、TC90、AC90、ACWU90.
七、使用特性
1、交流额定电压（U0/U）kV：3.6/6、6/6、6/10、8.7/10、8.7/15、12/20、18/30、21/35、26/35。
2、最高工作温度不超过90℃；短路时（最长持续时间不超过5s），电缆导体最高温度不超过250℃。
3、最低环境温度：-40℃。
4、电缆安装敷设温度应不低于0℃。
5、电缆最小允许弯曲半径：
(1)单芯非铠装电缆为18倍电缆外径，单芯铠装电缆为13倍电缆外径；
(2)多芯非铠装电缆为13倍电缆外径，多芯铠装电缆为11倍电缆外径；
(3)电缆铠装层采用铝合金带连锁铠装时，不小于电缆外径的7倍。
6、电缆铝合金导体配以专用铝合金接线端子做成的接头经GB/T9327标准规定的热循环试验及机械性能试验满足室内电气连接要求。
7、电缆采用联锁铠装层，大大提高布线安全性，同时采用电缆自带铠装层代替布线排管，大大节省安装施工成本。
(1)电缆铠装层能承受自身三倍重量的拉力；
(2)电缆铠装层能承受300kg的压力；
(3)电缆铠装层能承受20kg/10次的冲击力。

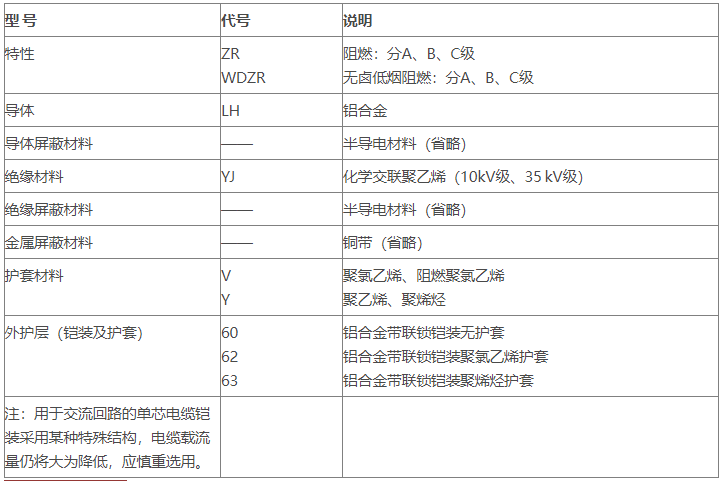

八、代号名称和含义
表1 代号名称和含义

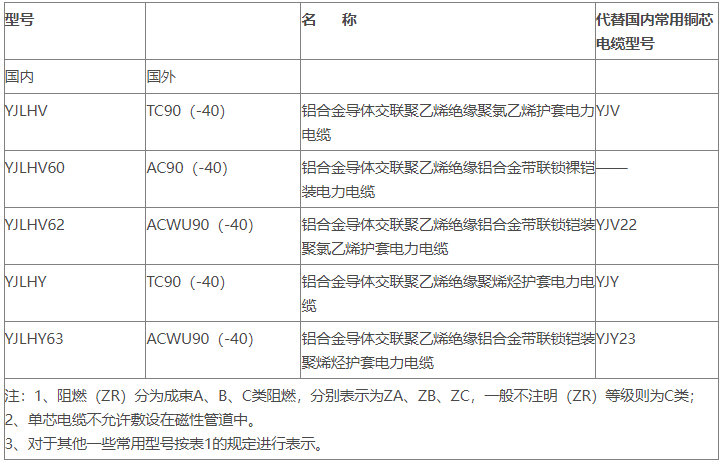

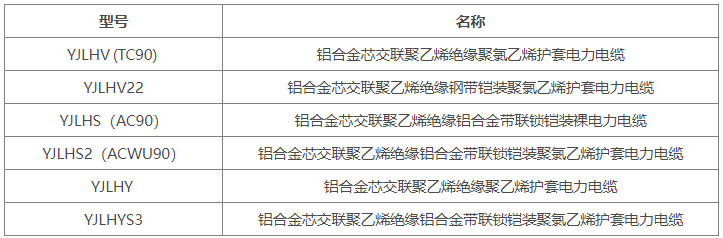

九、产品型号名称
表2产品型号名称
十、电缆规格
电缆规格见表3规定。

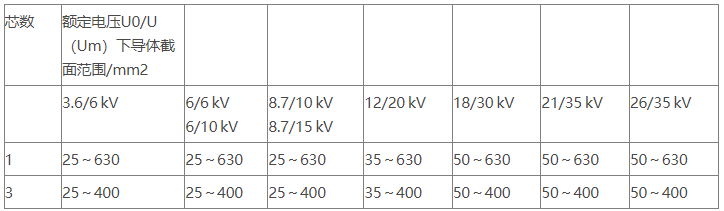

表3 电缆规格
十一、绝缘线芯识别
3芯电缆采用色带区分，色带颜色分别为黄、绿、红色，色带应纵向放置在金属屏蔽层下。
