电力电缆简介
1 根据电缆敷设的电压等级、使用地点及使用环境，选择电缆的绝缘方式（如聚氯乙烯、交链聚乙、橡胶绝缘烯等）；
2 根据电缆的敷设环境，选择电缆外壳保护方式（如钢带铠装、钢丝铠装等）；
3 根据电缆使用的电压等级，选择电缆的额定电压；
4 根据电缆回路额定电流，选择电缆的截面。
5 所谓10KV电缆选型不考虑载流量，是指该供电系统的短路电流热稳定值比较高，按此热稳定值选择的电缆最小截面已经很大（如180或240平方毫米截面），在此截面的载流量范围内，无论负荷电流的大小，都是按热稳定最小截面选择电缆。但是如果负荷容量额定电流大于热稳定电流确定的最小电缆截面的额定载流量，当然还是需要考虑载流量的。这种情况在大型工业中很多。

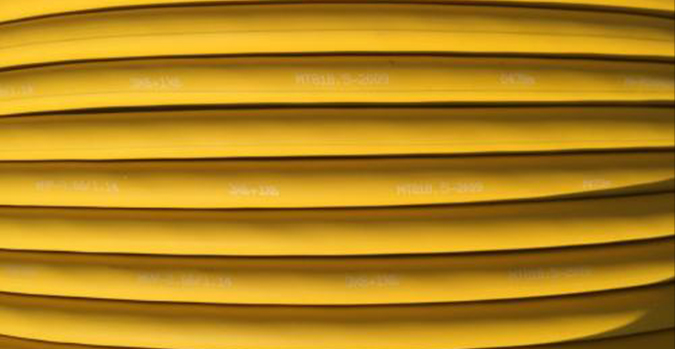

成品电缆
首先，就导体材质来说，有铜芯和铝芯的，总的来说，铜的导电性好，延展性也好，但重量重，价格贵。
而铝呢，则是导电性差一点，延展性也稍差，但重量轻好多，价格也是便宜好多的。
就绝缘来说，最常用的还是交联聚氯乙烯绝缘，也就是YJV，当然，这个绝缘的后面有的还带着数字，这个数字的意义如下：
YJV
铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV22
铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV32
铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
YJV42
铜芯交联聚乙烯绝缘粗铜丝铠装聚氯乙烯护套电力电缆
另外，除了这种常用的绝缘，还有一种叫矿物绝缘，那就更好了，阻燃性非常非常的好，但是，一般都是特殊场合用的，因为，一般场合用的话，真的太奢侈了。
电缆其实最麻烦的是做连接头，连接头包括终端头和中间头（对接头），具体的样子如下图：
在电力工作领域，一般会做高压电缆头的，以前都有一本证，叫高压电缆证，当然，现在，这本证取消了，听说归安监局管了。
YJV22-8.7/10kV 3*150和YJV22-8.7/15kV 3*150有什么区别？
这个真是专业人士问的问题，一般人，怎么知道这里面还有10和15的区别啊！
在GB/T12706《额定电压1kV～35kV挤出绝缘电力电缆及附件》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。这个标准对电缆有了具体的规定，这个就是额定电压的问题。
额定电压
电缆的额定电压为U0/U (Um)=3.6/6（7.2）、6/6(7.2)、6/10（12）、8.7/10（12）、8.7/15（17.5）、12/20（24）、18/30(36)kV。
Uo=电缆设计用的导体对地或金属屏蔽之间的额定工频电压；
U＝电缆设计用的导体之间的额定工频电压；
Um＝设备可承受的最高系统电压的最大值。
因此，电力局为了有余量，一般都用8.7/15了，15刚好是8.7的根号3倍。
三、方法分析
1.对于电缆线路不长的情况下，可采用一端直接接地，另一端加装限电压保护器接地；
2.对于电缆线路较长，单点直接接地方式无法满足本规范要求时，可采取在线路两端直接接地，电缆中间位置将金属护套经限电压保护器接地方式，或者线路两端金属护套经限电压保护器接地，中间位置直接接地方式；
3.对于电缆线路长的情况，采用绝缘接头将金属护套分隔成多段，使每段的感应电压限制在小于50V的安全范围以内，即将电缆金属护套交叉互联。
4.金属护套交叉互联的方法是：将一侧A相金属护套连接到另一侧B相；将一侧B相金属护套连接到另一侧C相；将一侧C相金属护套连接到另一侧A相的方法。
金属护套经交叉互联后，I段C相连接到II段B相；然后又接到第III段A相，如上图所示，由于A、B、C三相的感应电动势的相角差为1200，如果三段电缆长度相等，则在一个大段中金属护套三相合成电动势理论上应等于零。
四、标准措施方法
高压电缆线路的接地方式有下列几种：
护层一端直接接地，另一端通过护层保护接地----可采用方式；护层中点直接接地，两端屏蔽通过护层保护接地---常用方式；护层交叉互联----常用方式；电缆换位，金属护套交叉互联---效果最好的接地方式；护套两端接地---不常用，仅适用于极短电缆和小负载电缆线路。沈兴线缆24年专注于电线电缆的生产与研发。电话：13940088818
