额定电压6/10kV及以下采煤机金属屏蔽软电缆
中文名：采煤机金属屏蔽软电缆
型 号：MCPT-0.66/1.14
名 称：采煤机金属屏蔽橡套软电缆 动力线芯 3*25
技术要求
导体：导体单丝应镀锡。动力线芯的导体表面应包覆隔离层。
绝缘：动力线芯绝缘和辅助线芯绝缘应符合GB/T 7594.8-1987中XJ-30型的规定，但抗张强度应不小于6.5MPa
控制线芯绝缘抗张强度应不小于6.5MPa
绝缘线芯浸入室温水12h，应经受5min工频电压试验，
绝缘线芯应经受绝缘吸水试验，1-14d电容增量不大于10%，7-10d电容增量不大于3%
绝缘屏蔽应为带包+金属/纤维编织层的组合结构，编织密度不小于80%。
缆芯
控制线芯新书应不少于3根，标称截面不小于4mm2.
缆芯的绞合节径比应不大于9
护套
电缆护套应符合GB/T7594.7-1987中XH-03型规定，抗撕裂强度不小于5N/mm
电缆护套应1.3规格中规定。
电缆护套颜色应为黑色
电缆外径应符合上表规定
工作条件
额定工作电压分别为0.66/1.14kV和1.9/3.3kV
电缆的最小弯曲半径为电缆直径的6倍
电缆的地线芯应良好接地
MYPTJ-6/10矿用移动金属屏蔽软电缆
执行标准
MT818.4-2009
用途
1、额定电压Uo/U分别为0.66/1.14kV,1.9/3.3kV、3.6/6kV和6/10kV。
2、电缆导体的长期允许工作温度为90℃。
3、电缆的最小弯曲半径为电缆直径的6倍。
矿用电缆包含:
MY移动橡套软电缆
MYP矿用橡套电缆
MYPTJ矿用高压金属屏蔽橡套电缆
MC电缆
MCP采煤机电缆
MZ电缆
MZP电缆
MYQ电缆
MKYJVRP电缆
MHYV矿用通讯电缆
UGF电缆
高压矿用电缆
10kv橡套电缆
6kv矿用电缆
矿用移动电缆
矿用阻燃电缆
MCPT电缆
矿用橡套电缆
UGEFPT盾构机高压橡套电缆
MYPTD矿用耐寒橡套电缆
3.6/6KV屏蔽型橡套软电缆(GB12972.7-1991)
用途：本产品为矿用橡套软电缆系列产品之一，适用于额定电压级地面移动式矿山机械设备作电源连接线
使用条件：电缆导体的长期允许工作温度为90℃

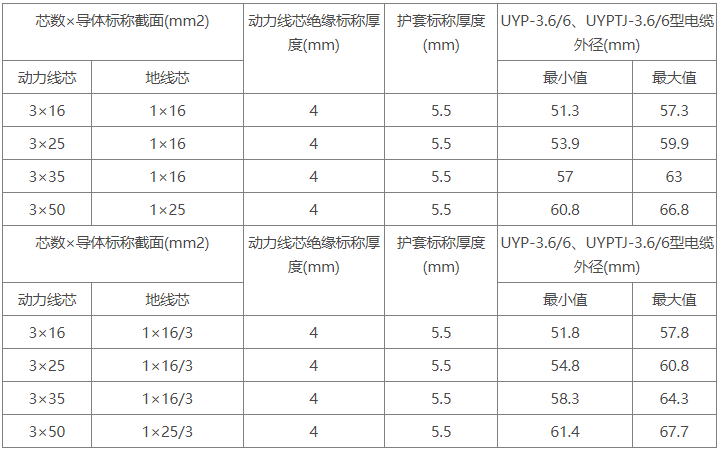

电缆规格、尺寸

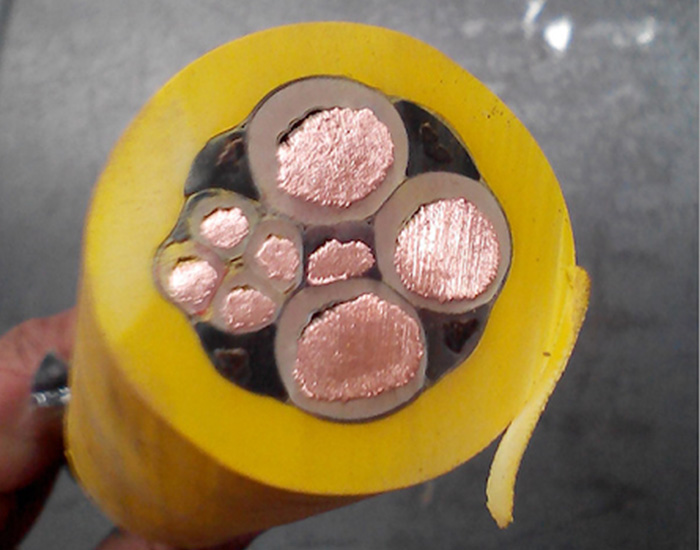

MCPTJ采煤机金属屏蔽监督型橡套电缆
MCPTJ类型的意思为:M为系列代号，即煤字的拼音第一个字头;C代表采煤机，PT的意思是金属屏蔽，J为监督，所以就很简单了解MCPTJ采煤机金属屏蔽监督型橡套电缆。
作业条件
额外作业电压分别为0.66/1.14kV和1.9/3.3kV
电缆的最小曲折半径为电缆直径的6倍
电缆的地线芯应接出接地
电缆呼应
从传统视点，当电缆接受直流电压时，会发作三种类型的电流，即电容电流、吸收电流和走漏电流。施加直流电压后，随即呈现电容电流;电缆(好像电容)变成充电状况。这儿没有化学反应，只要电荷积累-这是因为带电原子的从头排布。这一现象敏捷发作，时间常数一般仅为数秒。它不是影响可靠性的明显要素。
吸收电流也称为极化电流，是受电场效果极性分子的暂时重排。这会导致介质损耗;直流电场下介质损耗很小，但在沟通电场下损耗更明显。
关于电缆，走漏电流较为明显，是供给绝缘“状况”的一项指征。它能够反映聚合物绝缘阻挠电荷移动的才能;导致圈套的极化和介电现象缺乏以使离子和电子流人并经过绝缘。

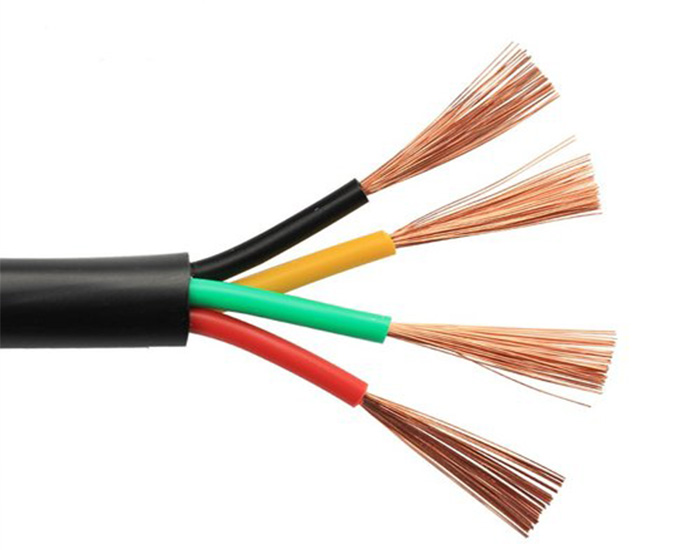

屏蔽电缆的作用
屏蔽电缆是电缆外层加套网状编织线的特殊电缆,电缆屏蔽是指电缆外层网状编织线已单端接地,可以使外界电磁辐射及磁场辐射直接入地而对内层电线不产生干扰.
考究点的屏蔽电缆有两层屏蔽层,网状编织线是防磁场辐射的,铝箔层是用来防电磁辐射的.
一般有线电视同轴电缆要用,变频器至电机引线要用,有干扰的地方电源也要做屏蔽,模拟量引线也要用.
屏蔽电缆是由公共导电层包裹着一根或多根（相互绝缘的）导线的电缆。 这个公共导电层即是线缆的屏蔽层，它一般由铜（或其他金属，如铝）的编织股线、铜带的非编织螺旋绕线或导电聚合物层构成。屏蔽层内部可以包裹信号或动力导线，通过两种方式起到防止电磁噪声干扰的作用。
煤矿安全规范1AQ1071-2009煤矿用非金属瓦斯运送管材安全技能要求
MT818.1-2009煤矿用电缆第1部分:移动类软电缆一般规则
MT818.2-2009煤矿用电缆第2部分:额外电压1.9/3.3kV及以下采煤机软电缆
MT818.3-2009煤矿用电缆第3部分:额外电压1.9/3.3kV及以下采煤机屏蔽监督加强型软电缆31MT818.4-2009煤矿用电缆第4部分:额外电压1.9/3.3kV及以下采煤机金属屏蔽软电缆32MT818.5-2009煤矿用电缆第5部分:额外电压0.66/1.14kV及以下移动软电缆
MT818.6-2009煤矿用电缆第6部分:额外电压8.7/10kV及以下移动金属屏蔽监督型软电缆34MT818.7-2009煤矿用电缆第7部分:额外电压6/10kV及以下移动屏蔽软电缆
MT818.8-2009煤矿用电缆第8部分:额外电压0.3/0.5kV煤矿用电钻电缆
MT818.9-2009煤矿用电缆第9部分:额外电压0.3/0.5kV煤矿用移动轻型软电缆
MT818.10一2009煤矿用电缆第10部分:煤矿用矿工帽灯线
MT818.11-2009煤矿用电缆第11部分:额外电压10kV及以下固定敷设电力电缆一般规则39MT818.12-2009煤矿用电缆第12部分:额外电压1.8/3kV及以下煤矿用聚氯乙烯绝缘电力电缆40MT818.13-2009煤矿用电缆第13部分:额外电压8.7/10kV及以下煤矿用交联聚乙烯绝缘电力电缆

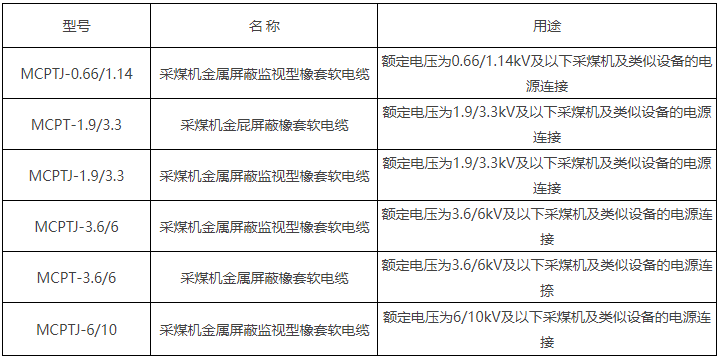

三、电缆型号、名称及用途
屏蔽的目的
电力电缆导体屏蔽主要是缓和电缆内部和电场应力集中,消除导体绞合的影响,改善电缆内部电场和径向分布以提高电缆的电气强度。
信号电缆导体屏蔽主要是：电缆屏蔽层的作用就象一个法拉第护罩,干扰信号会进入到屏蔽层里,但却进入不到导体中.因此,数据传输可以无故障运行，减少电磁干扰辐射和对外界干扰的灵敏度。
屏蔽是为了保证在有电磁干扰环境下系统的传输性能，这里的抗干扰性应包括两个方面，即抵御外来电磁干扰的能力以及系统本身向外辐射电磁干扰的能力
屏蔽电缆是采用金属网状编织层把信号线包裹起来的传输线，编织层一般为红铜或镀锡铜；屏蔽电缆主要用于避免干扰信号进入内层导体干扰，适用于变压器及类似设备用。

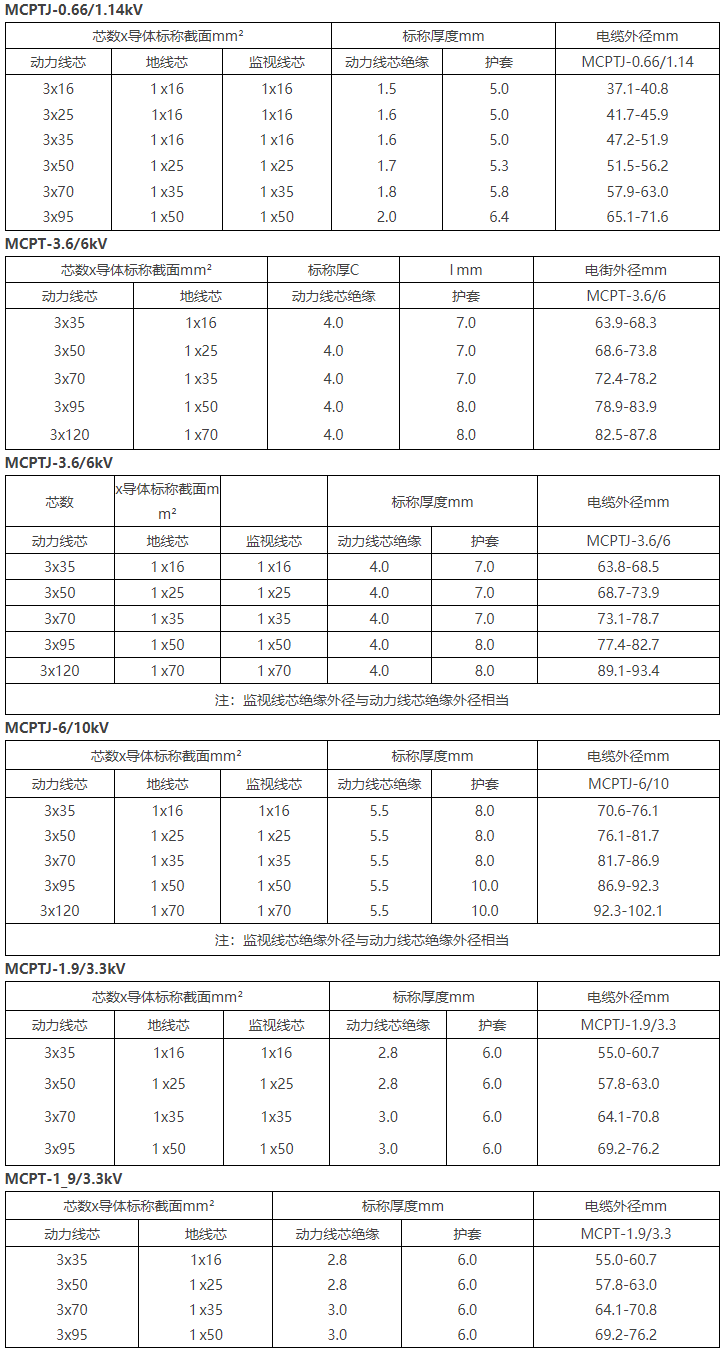

四、结构规格尺寸

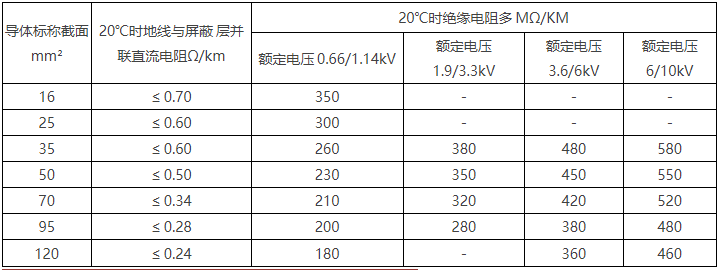

五、技术要求 电缆规格
电缆规格应符合下表，其中地线芯导体标称截面不小于表中规定
电缆带屏蔽与不带屏蔽的有什么区别和优点
应用处不一样，一般每一种产品的存在都是因为它具有自己的特殊性，就像人一样，大家都是人，但是每个人都有自己的长处与短处，能发挥自己的优势就会受大家欢迎。也不是什么高大上的问题，电缆带屏蔽主要是为了可以避免电磁干扰,用于弱电信号传递，在线缆和连接件外表包上一层铜网编织屏蔽层，可以有效地滤除不必要的电磁波，单有了一层铜网编织屏蔽层还是不够的，更重要的是必须将屏蔽层完全良好地接地，这样才能把干扰电流有效地导入大地，才能发挥它的优势，还可以延长电缆的寿命。这样也不是说不带屏蔽的就不好，要求不高的可以选择不带屏蔽的。需要特殊要求的，应用到高端一点的产品上面还是选带屏蔽的更好一点，这个主要还是价格方面的问题。希望对你有帮助，还需更专业的意见可以咨询专业的相关人士。
